SKF回转支承轴承的选择流程简介

发布时间:2022-11-23 10:21:30

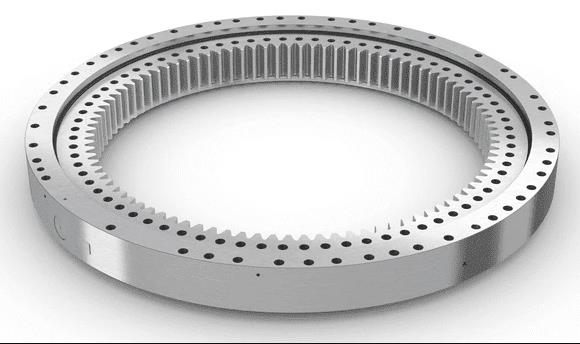

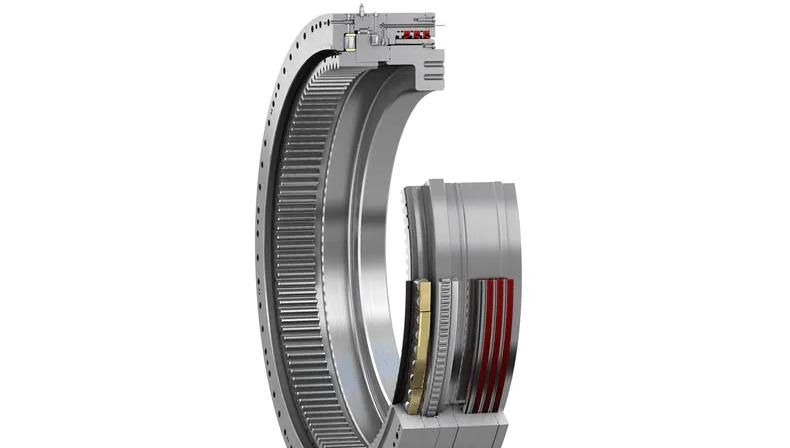

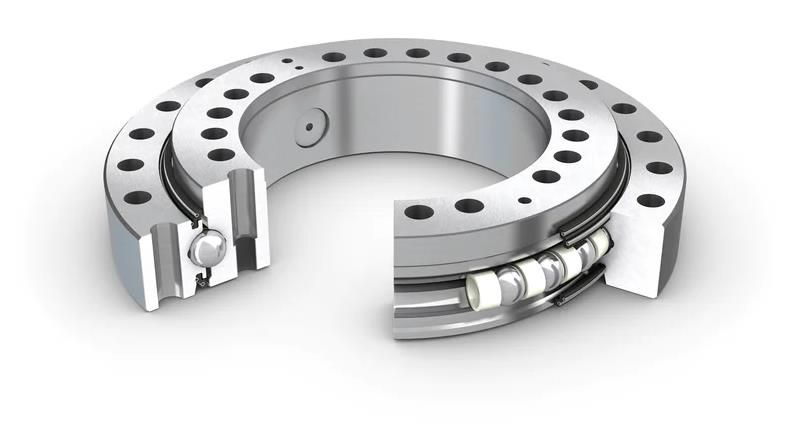

回转支承轴承由内圈和外圈组成,内圈或者外圈通常带齿轮,与传统滚动轴承相比,带齿轮的回转支承轴承实现了更优秀的动力传输,可承受单向载荷或任何方向的组合载荷,回转支承轴承的选择需遵循以下流程。

首先任何的轴承都需要根据实际情况确定,因此需先根据常见轴承选择流程调查轴承使用情况,研究载荷、温度、污染、转速等运行条件,并着重研究轴承的载荷。这些载荷必须包括施加在回转支承轴承上的所有动态和静态载荷,必须反过来转换为作用在轴承中心的载荷。

需要考虑的一些具体项目包括所有施加在轴承和齿轮上的力,不仅是额定载荷和工作载荷,还包括设备静止时可能发生的载荷,例如较大结构的风载荷。同时需要考虑过载或测试情况下施加的荷载,以及装配或拆卸期间施加的载荷,还有由KAYDON轴承支撑的结构所有构件的重量,这些是最大荷载的所有可能组合。譬如在起重机使用期间和过载测试时,通常具有多个负载。
如果需要整体齿轮,则确定所需的齿轮容量,与轴承载荷一样,必须考虑可能产生齿轮载荷的所有条件,包括工作时、静态、倾斜和过载测试,还必须考虑每种情况下的占空比。

考虑到 小齿轮和齿轮位置以及轴承和固定螺栓的安装和持续维护,确定首选安装布置,通过将之前计算的轴承载荷(包括使用系数)与轴承额定载荷曲线进行比较,进行初步选择,确保所有荷载组合均低于曲线,在许多情况下,可选择满足所需额定载荷的几个轴承。
如果适用,检查所选轴承的齿轮额定值,同时确认安装螺栓、安装板和接头布置适合安装,至此,符合您的设计要求的回转支承轴承便选择完成。
