滚珠轴承设计类型简介

发布时间:2022-12-06 10:30:48

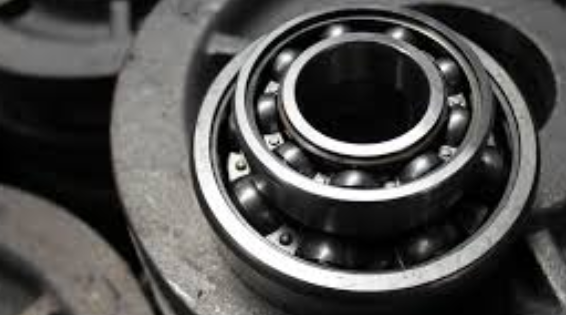

滚珠轴承是旋转运动应用中最常用的轴承之一,这类轴承由内滚道、外滚道以及内外滚道之间的一排或多排滚珠组成,内圈或外圈通常连接到旋转组件或轴上,当轴承旋转时,滚珠围绕内滚道滚动,而外圈保持静止,允许轴承以极低的摩擦系数进行旋转运动,使其适用于高转速和低摩擦要求的应用中。


轴承通常需要处理推力和径向两种类型的载荷,推力载荷也称为轴向载荷,是平行于轴承轴作用的力,而径向载荷垂直于轴承轴。滚珠轴承有相对较低的负载能力,因此通常用于负载要求较低的应用中,球和滚道之间的接触点非常小,因此运行平稳,但负载能力较低,此外,滚珠轴承还可以适应内外滚道的轻度不对中。

滚珠轴承设计有几种不同的类型,用于不同的应用,详细如下。


一、角接触球轴承。角接触球轴承有轴向不对称的滚道,方便通过轴承重新分配径向载荷,因此角接触球轴承非常适合支撑组合载荷或轴向和径向载荷,较大的接触角可以承载较高的轴向载荷和较低的径向载荷,而较小的接触角则相反。

二、轴向(推力)球轴承。轴向(推力)球轴承并排使用多个滚道,轴承可以分离,其专门设计用于轴向载荷,不能承受径向载荷,径向载荷会使滚道分开,从而损坏轴承。

三、深沟球轴承。独特的滚道设计使深沟球轴承能够承受比其他滚珠轴承更高的载荷,但不能像普通滚珠轴承那样处理错位(不对中)。
