超声波检查轴承的工作原理简介

发布时间：2022-12-26 11:03:30

机械中过度应力的主要原因之一是摩擦，由于摩擦的千变万化，因此机械运动会产生广泛的声音，这种声音可通过超声波仪器获取，并通过分析，检测摩擦情况，通过聚焦于窄带高频，UE Systems的Ultraprobe可检测到操作设备中产生的振幅和音质的细微变化，然后将这些通常无法听到的声音转换到可听见的范围内，通过耳机听到这些声音，并在显示面板上进行观察，以进行趋势分析、比较分析。

超声波监测可以提供轴承故障的早期预警，已确定轴承故障的不同阶段，超过基线8 dB的增益表示故障前或润滑不足，12 dB的增益表示轴承即将发生故障，16dB的增益表示轴承故障非常严重，而35-50dB的增益则表示轴承可能已经损坏。

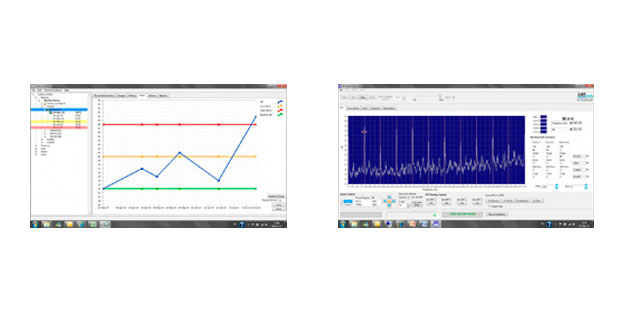

超声波轴承监测有三种方法，一是比较，比较相同类型的轴承并注意偏差，方便快捷；二是历史，借助DMS软件建立测量值随时间的趋势；三是分析，利用Spectralyser软件和集成轴承故障计算器。使用历史方法和DMS软件，我们还可以在数据点中编程警报级别，建立基线读数，第一次报警代表润滑不足，第二报警代表轴承故障，从路线上传新数据后，软件中的报告功能将帮助您快速轻松地生成润滑报告。

SKF轴承推荐

型号	类型	内径(mm)	外径(mm)	厚度(mm)
1212 EKTN9	圆柱孔和圆锥孔	60.0000	110.0000	22.0000
BC4-8042/HA4	四列	1400.0000	1780.0000	1200.0000
240/500 ECA/W33	圆柱和圆锥孔	500.0000	720.0000	218.0000
51210	单向	50.0000	78.0000	22.0000
AS 0821	轴承圈 - 滚针推力轴承，圆柱滚子推力轴承	8.0000	21.0000	1.0000
71819 CD/HCP4A	角接触球轴承，精密	95.0000	120.0000	13.0000
7204 CD/P4A	角接触球轴承，精密	20.0000	47.0000	14.0000
FY 12 TF	方形铸造轴承座，平头螺钉锁定	12.0000	26.0000	54.0000
