Bearings Category
添加时间：2024-11-18
更新时间：2025-03-14
价格：￥152.25元
库存：4件/套
品牌：NTN轴承
类型：带偏心锁紧套外球面轴承.圆柱外圈
型号：AELS207-104NW3
基本代号：207-104
前缀：【AEL：外球面轴承，带偏心锁紧，窄内圈】【S：圆柱外圈】
后缀：【N：带止动槽】【W3：带外圈固定螺钉】
电话：13924080008
在线询价 技术咨询NTN AELS207-104NW3轴承，轴承型号：AELS207-104N，带偏心锁紧套的外球面轴承，狭窄内圈 - 圆柱内径，带止动环槽。
AELS207-104NW3是【NTN轴承品牌】的型号，主要用在仪表、各类变速器、压缩机、铁路车辆、减速装置、机床主轴、碾煤机、化纤机械、混凝土机械等各大领域。
AELS207-104NW3轴承的基础规格是：（31.750*72.000*38.900）。
详细信息如下：

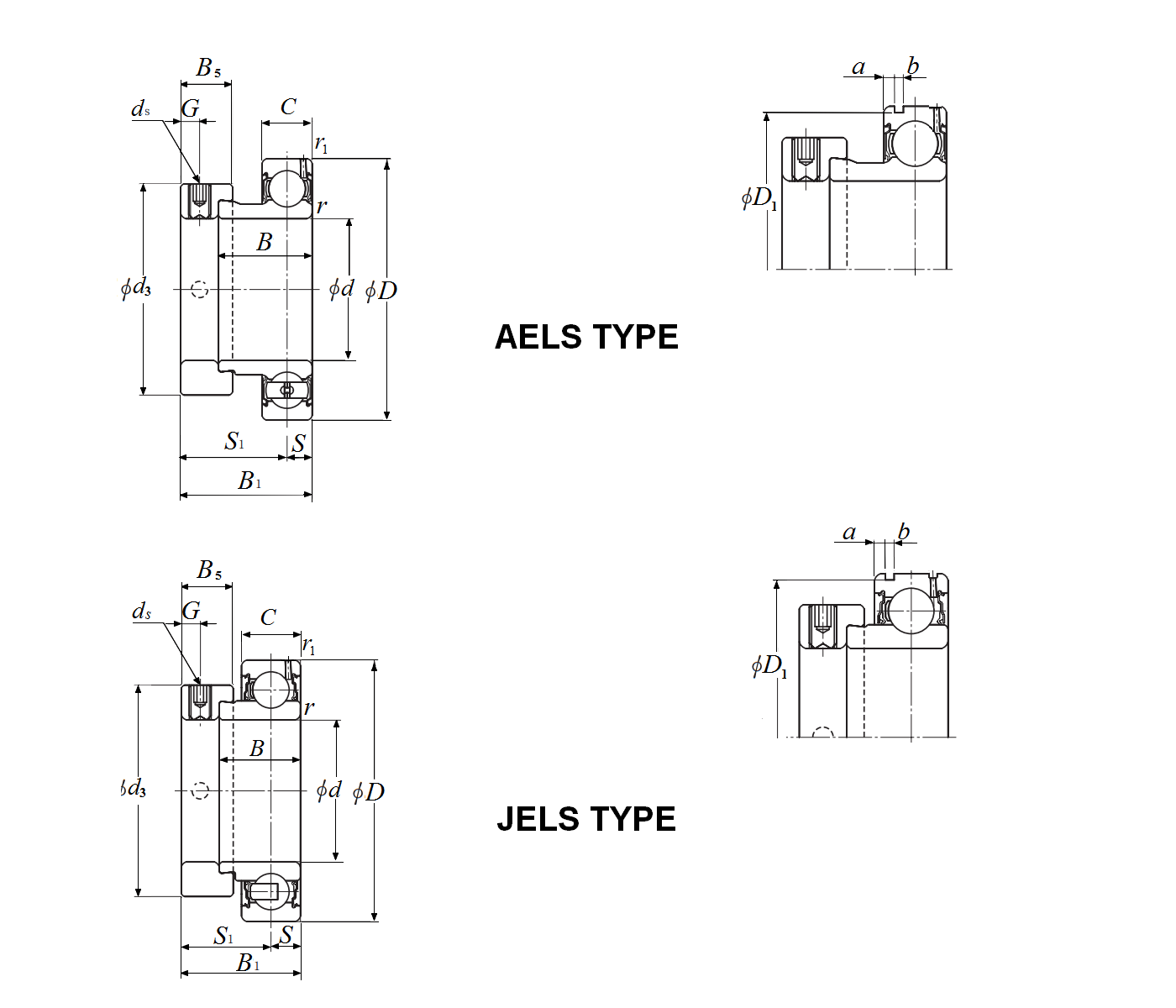

| 尺寸参数 | |
| d | 1.2500 in 31.750 mm |
| D | 2.8346 in 72.000 mm |
| C | 0.6693 in 17.000 mm |
| B | 1.0000 in 25.400 mm |
| B1 | 1.5315 in 38.900 mm |
| r | 0.0591 in 1.500 mm |
| ds | 3/8-24 UNF |
| G | 0.2677 in 6.800 mm |
| d3 | 2.1850 in 55.500 mm |
| B5 | 0.6890 in 17.500 mm |
| S1 | 1.1575 in 29.400 mm |
| S | 0.3740 in 9.500 mm |
| r1 | 0.0236 in 0.600 mm |
| b | 0.0787 in 2.000 mm |
| a | 0.1220 in 3.100 mm |
| D1 | 2.7087 in 68.800 mm |
| 技术参数 | |
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 4200转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 标准 |
| 锁紧装置 | 偏心锁紧套 |
| 锁紧装置型号 | EL207-104 |
| 润滑方式 | 不可再润滑 |
| 锁紧套型号 | EL207-104 |
| 基础外圈型号 | 207 |
| 径向游隙 | CN |
| 基本额定静载荷 | 3450 lbf 15300 N 15.30 kN |
| 基本额定动载荷 | 5800 lbf 25700 N 25.70 kN |
| 附件 | 双面密封 |
| 重量 | 0.262 lb 0.578 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
