您的位置:沃恩SKF轴承 >> SKF轴承 >> SKF 23028-2CS5/VT143轴承

SKF 23028-2CS5/VT143轴承

品牌:SKF轴承

类型:圆柱和圆锥孔

型号:23028-2CS5/VT143

旧型号:

后缀:【-2CS5:两侧带 HNBR 氢化丁腈橡胶接触式密封件】【/:分隔符】【VT143:预填 25% – 45% 的 SKF LGEP 2 润滑脂】

电话:020-81178080

在线询价 技术咨询

SKF 23028-2CS5/VT143轴承代号说明

2
3
0
2
8
-
2
C
S
5
/
V
T
1
4
3
2:调心滚子轴承
3:宽度尺寸系列:3系列
0:外径尺寸系列:0系列
28:内径:140 mm
-2CS5:两侧带 HNBR 氢化丁腈橡胶接触式密封件
/:分隔符
VT143:预填 25% – 45% 的 SKF LGEP 2 润滑脂

SKF 23028-2CS5/VT143轴承详情

SKF 23028-2CS5/VT143轴承:球面滚子轴承, 圆柱和圆锥孔, 圆柱型内孔, 两面密封件。
23028-2CS5/VT143是【SKF品牌下的 > 滚动轴承 > 球面滚子轴承 > 圆柱和圆锥孔】的型号,主要用在各种产业机械、罗茨鼓风机、变速器、建筑机械、破碎机、石油钻机转环、发电厂、陶瓷机械、凿岩机械等各大领域。
23028-2CS5/VT143轴承的基础规格是:(140.0000*210.0000*53.0000)。
详细信息如下:

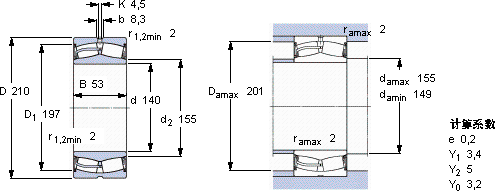

SKF 23028-2CS5/VT143轴承尺寸图纸

SKF 23028-2CS5/VT143轴承尺寸参数

主要数据尺寸
基本负荷额定值
疲劳负荷限值
额定速度
体积
型号
动态
静态
参照速度
限制速度
D
B
C
C0
Pu
* - SKF Explorer 轴承
* - SKF Explorer 轴承
mm
kN
kN
r/min
kg
-
140
210
53
465
680
68
-
700
6,55
23028-2CS5/VT143 *
